एअर स्टोरेज टाकी

HTA उच्च-दाब एअर स्टोरेज टाक्या

उच्च-दाब अनुप्रयोगांसाठी ऊर्जा बचत

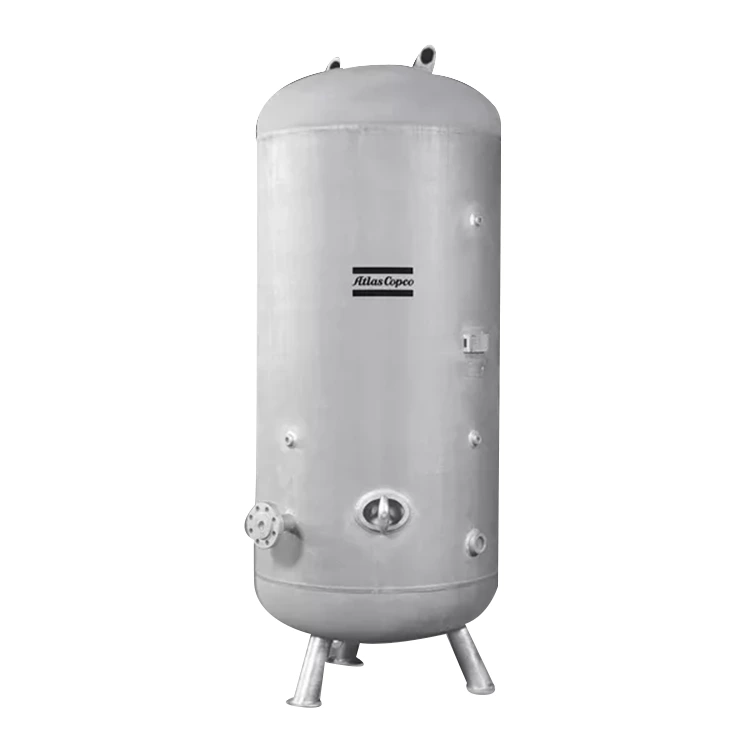

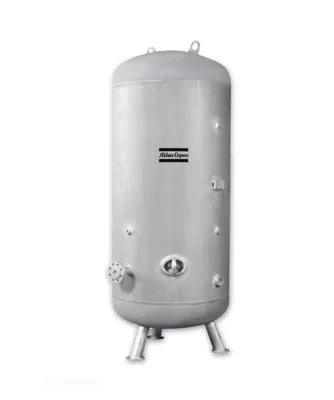

Atlas Copco चे HTA उच्च-दाब हवेच्या साठवण टाक्या सतत दाबाने संकुचित हवा पुरवतात आणि कमाल मागणी पूर्ण करण्यासाठी संकुचित हवा साठवतात. जास्त लोड/अनलोड सायकल टाळून, ते ऊर्जा वाचवतात आणि एअर कंप्रेसरचे आयुष्य वाढवतात. HTAs उच्च-दाब अनुप्रयोगांसाठी आदर्श आहेत.

विविध फील्ड परिस्थितीसाठी योग्य

HTA -10°C/14°F ते +55°C/131°F पर्यंतच्या सभोवतालच्या तापमानात प्रभावीपणे काम करू शकते आणि दमट आणि गरम संकुचित हवा हाताळण्यासाठी योग्य आहे. कंडेन्सेट ड्रेन पर्यायी आहे.

उच्च विश्वसनीयता

प्रतिकार, ताण, पल्सेशन आणि कंपन यांची गणना करण्यासाठी आम्ही मर्यादित घटक डायनॅमिक गणना पद्धत वापरतो आणि गणना परिणामांवर आधारित HTA डिझाइन करतो, त्यास उत्कृष्ट विश्वासार्हता देतो (CE 97/23 – ASME विभाग VIII, div 3).

तांत्रिक फायदे

तांत्रिक फायदे

■ सुरक्षित निवड

HTA गॅस टाक्या 45 बार दाब आणि 55°C/131°F तापमानासाठी डिझाइन केलेल्या कंप्रेसरशी सहज सुसंगत आहेत.

■मजबूत बांधकाम

सुरक्षित हॉट-डिप गॅल्वनाइज्ड मेटल टाक्या उत्कृष्ट संरक्षण देतात.

■ सोपी स्थापना

सोयीस्कर स्थापनेसाठी सहजपणे प्रवेश करण्यायोग्य माउंटिंग होलसह सुसज्ज.

एअर रिसीव्हर टँक म्हणजे काय?

एअर रिसीव्हर टाक्या, ज्यांना कधीकधी कॉम्प्रेस्ड एअर स्टोरेज टँक म्हणतात, हे कॉम्प्रेस्ड एअर सिस्टमचे महत्त्वपूर्ण घटक आहेत. त्यांचा प्राथमिक उद्देश हा तात्पुरता संकुचित हवा साठवून ठेवण्यासाठी आहे ज्यामुळे पीक सिस्टीम मागणी सामावून घेता येईल आणि वनस्पती कार्यक्षमतेला अनुकूलता मिळेल.

एअर स्टोरेज टाकीची भूमिका

सैद्धांतिकदृष्ट्या, तुमचे एअर कंप्रेसर युनिट एअर रिसीव्हिंग टाकीशिवाय काम करू शकते. तथापि, एअर सिस्टममध्ये घटक नसल्यामुळे कंप्रेसरचे लोडिंग आणि अनलोडिंग चक्र वाढेल, त्यावर जास्त भार पडेल. हे लक्षात ठेवणे महत्त्वाचे आहे की लोडिंग आणि अनलोडिंग सायकल तुमच्या सुविधेतील मागणीतील चढउतारांवर अवलंबून असते.

वायवीय प्रणालींमध्ये एअर स्टोरेज टँक महत्त्वपूर्ण भूमिका बजावते. पाइपलाइन प्रणाली किंवा उपकरणांमध्ये प्रवेश करण्यापूर्वी ते संकुचित हवा साठवण्यासाठी वापरले जातात. थोडक्यात, हवा प्राप्त करणारी टाकी कंप्रेसर आणि मागणीतील बदलांमुळे होणारे दाब चढउतार यांच्यात बफर म्हणून काम करते.

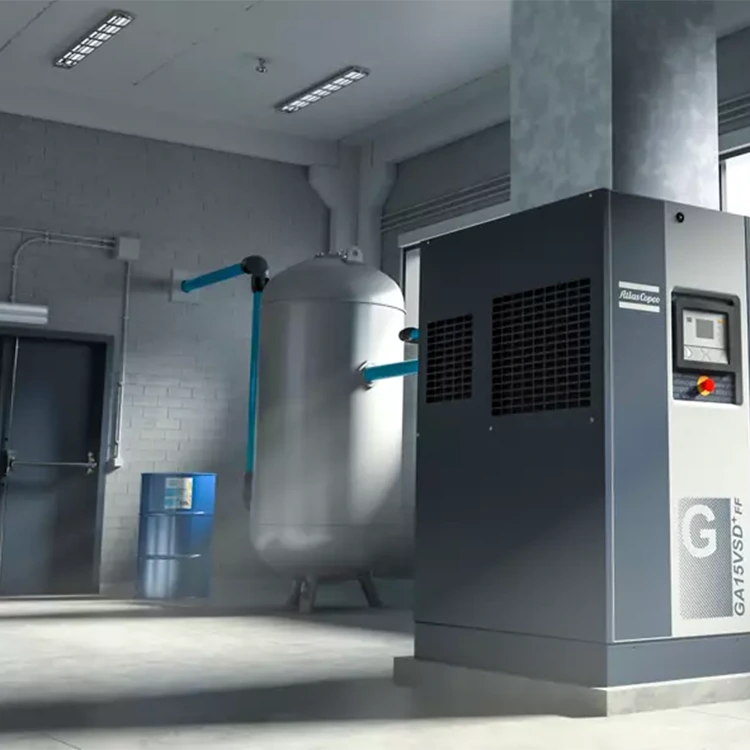

काही एअर कंप्रेसर "टँक-माउंट" असतात, याचा अर्थ ते संपूर्ण युनिट म्हणून प्रदान केले जातात आणि एअर रिसीव्हिंग टँकच्या वर स्थापित केले जातात. टँक-प्रकारच्या एअर कंप्रेसरचा वापर केवळ जागा वाचवत नाही तर वैयक्तिक ड्रायरच्या स्थापनेसाठी आवश्यक प्रारंभिक स्थापना खर्च देखील कमी करतो. हे कॉन्फिगरेशन लहान एअर कंप्रेसरमध्ये खूप सामान्य आहे आणि आउटपुट पॉवर सहसा 26 किलोवॅट (किंवा 35 अश्वशक्ती) पेक्षा जास्त नसते. मोठे एअर कंप्रेसर टँक इंस्टॉलेशन डिझाइनसाठी योग्य नाहीत कारण यामुळे उच्च-जड सेटअप होईल, संभाव्यत: सुरक्षिततेला धोका निर्माण होईल.

वायवीय प्रणालींमध्ये एअर रिसीव्हर्सचा वापर जास्त परिसंचरण कमी करू शकतो आणि सतत हवेचा दाब सुनिश्चित करू शकतो, जो कंप्रेसरची कार्यक्षमता टिकवून ठेवण्यासाठी आणि त्यांचे सेवा आयुष्य वाढवण्यासाठी महत्त्वपूर्ण आहे.

एअर रिसीव्हर्सचे प्रकार

विशिष्ट अनुप्रयोग गरजा पूर्ण करण्यासाठी विविध प्रकारचे एअर रिसीव्हर्स आहेत. ओले एअर रिसीव्हर्स आणि ड्राय एअर रिसीव्हर्स हे सर्वात सामान्य आहेत.

एअर कंप्रेसर आणि ड्रायर दरम्यान ओले हवा रिसीव्हर स्थापित करा. या स्टोरेज टँकमध्ये उपचार न केलेली संकुचित हवा साठवली जाते आणि हवा कोरडे प्रणालीमध्ये प्रवेश करण्यापूर्वी आर्द्रता काढून टाकण्यास मदत करते, ड्रायरची कार्यक्षमता वाढविण्यात महत्त्वपूर्ण भूमिका बजावते. हे पाऊल कोरडे प्रक्रियेच्या कार्यक्षमतेत सुधारणा सुनिश्चित करू शकते.

दुसरीकडे, ड्राय एअर रिसीव्हर प्रक्रिया केलेली संकुचित हवा साठवतो आणि सामान्यतः एअर कंप्रेसर आणि ड्रायर नंतर स्थापित केला जातो. कोरड्या हवेची अखंडता राखणे आणि सिस्टमची स्थिर आणि विश्वासार्ह कामगिरी सुनिश्चित करणे हे त्यांचे मुख्य कार्य आहे.

एअर रिसीव्हर टाकी योग्यरित्या कशी निवडावी?

एअर स्टोरेज टँक निवडण्यासाठी एक चांगला नियम म्हणजे 3-4 गॅलन हवा प्रति CFM प्रवाह दर किंवा 10-15 लिटर प्रति लिटर कॉम्प्रेस्ड एअर प्रति सेकंद, वापरलेल्या एअर कंप्रेसरच्या प्रकारावर आणि वापरावर अवलंबून आहे. एअर कंप्रेसरच्या निवडीप्रमाणेच, तुमच्या सिस्टीमसाठी योग्य एअर रिसीव्हर टाकीची वैशिष्ट्ये निश्चित करताना अनेक घटकांचा विचार केला पाहिजे. खालील घटकांची जोरदार शिफारस केली जाते:

दाब चढउतार/थेंब कमी करणे: हवा प्राप्त करणाऱ्या टाकीचा वापर दबावातील चढउतार कमी करण्यासाठी केला जातो ज्यामुळे उत्पादन प्रक्रिया आणि उत्पादनाच्या गुणवत्तेवर परिणाम होऊ शकतो. आपल्या कंप्रेसरसाठी योग्य हवा प्राप्त करणारी टाकी निवडताना, दोन मूल्ये लक्षात घेणे आवश्यक आहे: कंप्रेसरचे आउटपुट दाब आणि वापराच्या ठिकाणी अनुप्रयोग आवश्यकता. कृपया लक्षात घ्या की हवा प्राप्त करणाऱ्या टाकीमध्ये साठवलेली संकुचित हवा केवळ तेव्हाच उपयुक्त असते जेव्हा त्याचा दाब संबंधित प्रक्रियेस समर्थन देण्यासाठी पुरेसा असतो. म्हणून, अंतिम वापरकर्ता/उपकरणे (मिनिटांमध्ये) आवश्यक दाबाने हवा प्राप्त करणाऱ्या टाकीला गॅसचा पुरवठा करणारा कालावधी विचारात घेणे आवश्यक आहे.

शॉर्ट-टर्म पीक एअर डिमांड पूर्ण करा: संकुचित हवेच्या मागणीमध्ये दिवसभरात मोठ्या प्रमाणात चढ-उतार होत असल्यास, सिस्टमचा दाब परवानगीयोग्य पातळीपेक्षा कमी होणार नाही याची खात्री करण्यासाठी सर्वोच्च मागणीचा विचार केला पाहिजे. एअर स्टोरेज टँक शॉर्ट-टर्म पीक एअर मागणी पूर्ण करण्यासाठी स्टोरेज प्रदान करतात ज्या कॉम्प्रेसर पूर्ण करू शकत नाहीत. दिवसाची वेळ, शिफ्ट शेड्यूल किंवा अगदी अपवादात्मक गरजा (जसे की सँडब्लास्टिंग मशीन किंवा ॲब्रेसिव्ह मीडिया जेटिंग मशीनचा अधूनमधून वापर) यानुसार तुमच्या हवेच्या गरजा बदलू शकतात. तुमच्या कॉम्प्रेस्ड एअर ॲप्लिकेशनची संपूर्ण माहिती, आवश्यक एअरफ्लो रेट (CFM किंवा लिटर प्रति सेकंद), आणि तुमच्या सिस्टमचा अपेक्षित पीक प्रेशर अत्यंत फायदेशीर आहे, कारण हे निर्धारित करते की प्रक्रियेच्या कोणत्याही भागात हवेची कमतरता टाळण्यासाठी किती संकुचित वायु प्रवाह आवश्यक आहे.

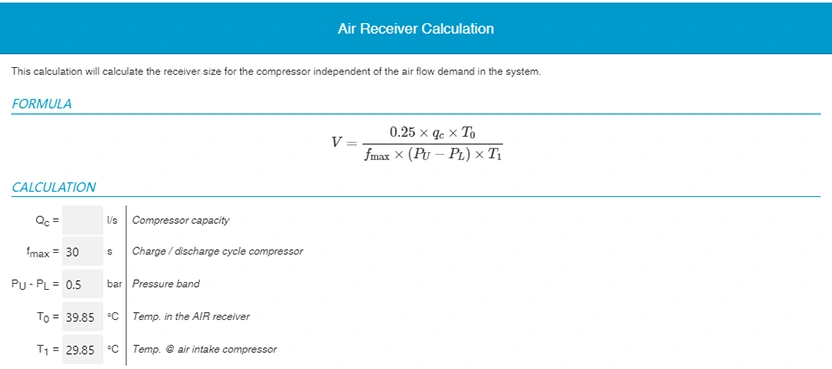

एअर रिसीव्हर गणना
