डिझेलवर चालणारे मोबाईल एअर कंप्रेसर

उत्पादन संदर्भ

पुरवठा मानक व्याप्ती

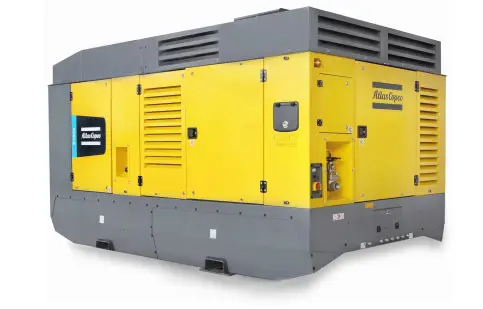

Atlas Copco X1300, Y1300 आणि XRS 1500-20 शांत आहेत, दोन-स्टेज, तेल-इंजेक्टेड स्क्रू कंप्रेसर, लिक्विड कूल्ड, सहा-सिलेंडर कमिन्स डिझेल इंजिनद्वारे समर्थित आहेत.

युनिटमध्ये दोन उच्च कार्यक्षम कंप्रेसर घटक, डिझेल इंजिन, कूलिंग, एअर/ऑइल सेपरेशन आणि कंट्रोल सिस्टीम असतात - हे सर्व ध्वनी ओलसर पॉवर कोटेड स्टील एन्क्लोजरमध्ये बंद केलेले असतात.

एकूण उत्पादन गुणवत्ता, वापरकर्ता मित्रत्व, सेवाक्षमता सुलभता आणि किफायतशीर कामकाजावर विशेष लक्ष दिले गेले आहे जेणेकरून मालकीच्या वर्गीय किंमतीत सर्वोत्तम असेल.

उपलब्ध मॉडेल्स

वैशिष्ट्ये

• DrillAir™

• Oiltronix™ V2

• अतिरिक्त 3% इंधन बचत

• तेल विभाजक जहाजाची नवीन संकल्पना

• XPR

• डायनॅमिक फ्लो बूस्ट

फायदे

• ड्रिलिंग गतीमध्ये 30% वाढ आणि एका सिंगल कॉम्प्रेसरसह विस्तृत अनुप्रयोग कव्हर

• उच्च प्रणालीची विश्वासार्हता, कंप्रेसर ऑइल सिस्टीममध्ये पाण्याची निर्मिती टाळणे आणि विस्तारित घटक आयुष्यभर

• कोणतेही मॅन्युअल रेग्युलेटिंग व्हॉल्व्ह किंवा प्रेशर रेग्युलेटिंग लाईन्स त्यांच्याशी संबंधित फ्रीझिंग समस्या दूर करत नाहीत

• OSE बदलण्यासाठी 1 तास वाचवा

• अधिक अनुप्रयोग कव्हर करण्यासाठी विस्तारित श्रेणी ऑफर करा

• फ्लशिंग आणि स्टेम रिफिल दरम्यान 10% अधिक प्रवाह ऑफर करा

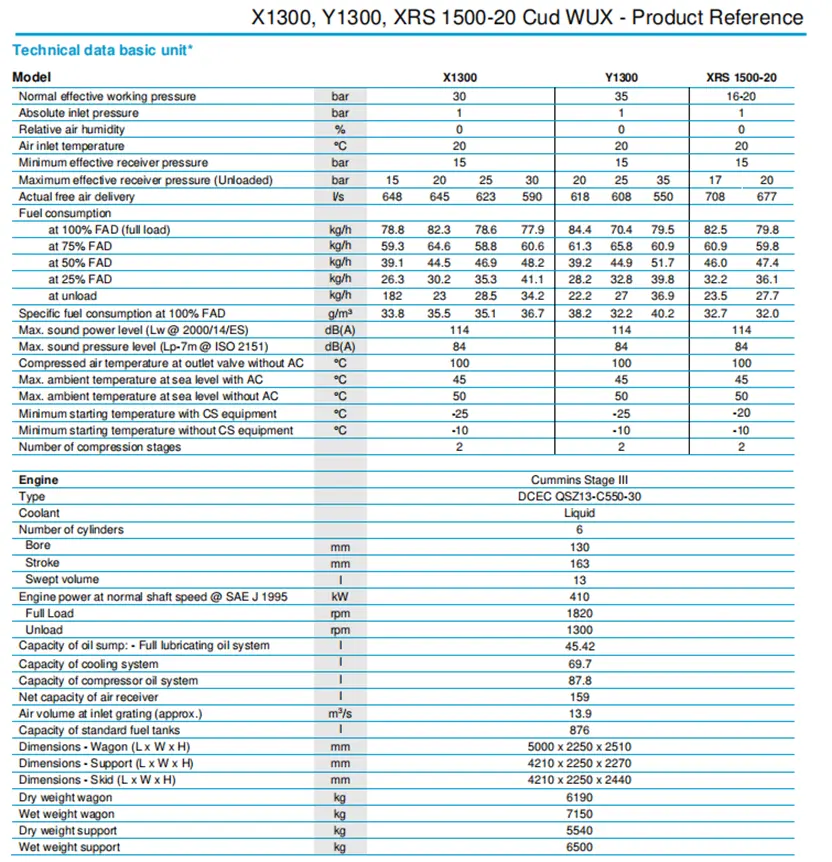

तांत्रिक मापदंड

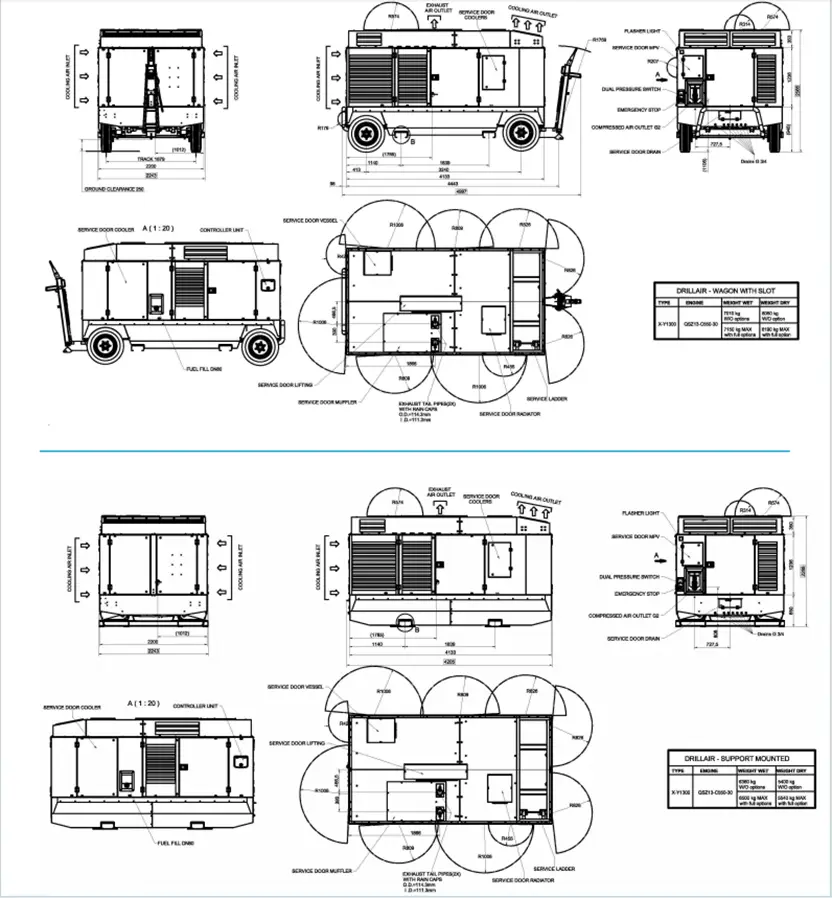

तपशील आणि परिमाणे

तत्त्व डेटा

कंप्रेसर घटक

कंप्रेसरची गुणवत्ता वापरलेल्या कंप्रेसर घटकाची विश्वासार्हता, कार्यक्षमता आणि टिकाऊपणा द्वारे मोजली जाऊ शकते. कंप्रेसर घटकांच्या डिझाइनमध्ये अनेक दशकांच्या निपुणतेचा परिणाम म्हणजे बाजारात सर्वात कार्यक्षम आणि विश्वासार्ह कंप्रेसरचे उत्पादन.

हवा/तेल विभाजक

फिल्टर घटकासह एकत्रित केलेल्या केंद्रापसारक तेल विभाजकाद्वारे हवा आणि तेलाचे पृथक्करण केले जाते.

उच्च कमाल कामकाजाच्या दाबासाठी डिझाइन केलेले, विभाजक सीलबंद उच्च-दाब सुरक्षा रिलीफ वाल्व, किमान दाब वाल्व, स्वयंचलित ब्लो-डाउन व्हॉल्व्ह आणि दाब नियामकाने सुसज्ज आहे.

कूलिंग सिस्टम

इंजिनला लिक्विड-कूलर आणि इंटरकूलर आणि कॉम्प्रेसर ऑइल कूलरसह प्रदान केले आहे. कूलिंग सिस्टीम 50°C पर्यंत सभोवतालच्या परिस्थितीत सतत कार्य करण्यासाठी योग्यरित्या डिझाइन केलेली आहे, सर्व छत दरवाजे बंद आहेत.

कंप्रेसर रेग्युलेटिंग सिस्टम

डिझेल-चालित मोबाइल एअर कंप्रेसर रेग्युलेटिंग सिस्टममध्ये एअर फिल्टर, एअर रिसीव्हर/ऑइल सेपरेटर, कॉम्प्रेसर घटक, इनलेट व्हॉल्व्हसह इनलेट व्हॉल्व्ह असेंबली आणि ब्लो डाउन व्हॉल्व्ह यांचा समावेश होतो; सर्व इलेक्ट्रॉनिक नियामक प्रणालीद्वारे नियंत्रित.

व्हेरिएबल रेग्युलेटिंग सिस्टम कंप्रेसर दाब आणि प्रवाहाचे पूर्ण नियंत्रण देते. हे अनेक बिंदूंवर हवेचा दाब आणि हवेचे तापमान मोजून जहाजाचा दाब आणि आउटलेट प्रवाह नियंत्रित करते आणि मोजलेल्या मूल्यांशी संबंधित एअर इनलेट वाल्व, इंजिनचा वेग आणि ब्लो ऑफ वाल्व्ह नियंत्रित करते.

पूर्णपणे स्वयंचलित स्टेप-लेस स्पीड रेग्युलेटरद्वारे आर्थिक इंधनाच्या वापराची खात्री दिली जाते जे इंजिनच्या गतीला हवेच्या मागणीनुसार अनुकूल करते.

डिस्चार्ज आउटलेट्स

संकुचित हवा 1 x G2 वरून उपलब्ध आहे.

इंजिन

कमिन्स डिझेल इंजिन

डिझेल-चालित मोबाइल एअर कंप्रेसर लिक्विड-कूल्ड, सहा-सिलेंडर कमिन्स QSZ13-C550-30 डिझेल इंजिनद्वारे चालवले जाते. इंजिनची शक्ती हेवी-ड्यूटी कपलिंगद्वारे कॉम्प्रेसर घटकामध्ये प्रसारित केली जाते.

विद्युत प्रणाली

X1300, Y1300 आणि XRS 1500-20 24-व्होल्ट नकारात्मक ग्राउंड इलेक्ट्रिकल सिस्टमसह सुसज्ज आहेत.

इन्स्ट्रुमेंटेशन - XC4003

XC4003 कंट्रोल पॅनल कॉम्प्रेसर कॅनोपीच्या समोर स्थित आहे.

अंतर्ज्ञानी Atlas Copco XC4003 कंट्रोलर तुमच्या बोटांच्या टोकावर सर्व फंक्शन्ससह ऑपरेट करणे सोपे आहे. कंट्रोलर इंजिन ECU ऑपरेटिंग सिस्टीम आणि विविध पॅरामीटर्सवर (खाली सूचीबद्ध) अनेक सुरक्षा इशारे आणि शटडाउन देखील व्यवस्थापित करतो.

XC4003 कंट्रोलर कार्यक्षमता:

• मुख्य स्क्रीन

- वेसल प्रेशर

- इंधन पातळी

- धावण्याचे तास

- RPM

- हवा प्रवाह CFM

• सामान्य सेटिंग्ज

- DPF स्थिर पुनर्जन्म

- इंजिन डायग्नोस्टिक्स

- ऑटो स्टार्ट/लोड/स्टॉप

- भाषा

- मोजण्याचे एकके

• मोजमाप

- इंधनाचा वापर

- इंजिन कूलंट तापमान

- कंप्रेसर घटक तापमान

- वेसल प्रेशर

- इंजिन लोड

- इंजिन ऑइल प्रेशर

- DPF काजळीचा भार

- इंधन तापमान

- बॅटरी व्होल्टेज

- नियामक दबाव

- लोड केलेले/अनलोड केलेले तास

- यशस्वी/अयशस्वी सुरुवात

- सर्व्हिस टाइमर (2)

• ऑपरेशनल नियंत्रणे

- प्रीसेट फ्लो किंवा ऑपरेटिंग प्रेशर

• सेवा

- डेटा ट्रेंडिंग

- प्रकल्प बॅकअप

• अलार्म

- सक्रिय अलार्म

- इव्हेंट लॉग इतिहास

- अलार्म लॉग इतिहास

सुरक्षा उपकरणे

कंप्रेसर कंप्रेसर आणि इंजिनसाठी सुरक्षा उपकरणांसह सुसज्ज मानक आहे. युनिट पूर्णपणे बंद केले जाईल:

- इंजिन ऑइलचे तापमान खूप जास्त वाढते

- इंजिन तेलाचा दाब खूप कमी होतो

- संपीडित हवेचे आउटलेट तापमान निर्दिष्ट श्रेणीच्या बाहेर जाते.

- कमी इंधन पातळी

स्टार्टर मोटरला जास्त कालावधीसाठी किंवा इंजिन चालू असताना ओव्हरलोडिंगपासून देखील संरक्षित केले जाते.

शरीरकार्य

डिझेल-चालित मोबाइल एअर कंप्रेसर उत्कृष्ट गंज संरक्षण प्रदान करते पाउडर कोट पेंट फिनिशसह झिंक कोटेड स्टील कॅनोपीसह मानक म्हणून वितरित केले जाते.

रुंद दरवाजे सर्व घटकांना पूर्ण सेवा प्रवेश प्रदान करतात.

उत्पादन आणि पर्यावरण मानके

X1300, Y1300 आणि XRS 1500-20 कठोर ISO 9001 नियमांचे पालन करून आणि पूर्णपणे अंमलात आणलेल्या पर्यावरणाद्वारे तयार केले जातात.

व्यवस्थापन प्रणाली ISO 14001 आवश्यकता पूर्ण करते. पर्यावरणावर कमीत कमी नकारात्मक प्रभाव पडेल याकडे लक्ष देण्यात आले आहे.

दस्तऐवजीकरण पुरवले

युनिट खालील कागदपत्रे आणि प्रमाणपत्रांसह वितरित केले जाते:

- कंप्रेसरसाठी सुटे भागांची यादी.

- कंप्रेसर आणि इंजिन दोन्हीसाठी सूचना पुस्तिका.

- मशीन चाचणी प्रमाणपत्र.

- जहाज प्रमाणपत्र.

वॉरंटी कव्हरेज

• कृपया वॉरंटी माहितीसाठी उत्पादन सादरीकरण पहा.

• विस्तारित वॉरंटी कार्यक्रम उपलब्ध आहेत; अधिक माहितीसाठी कृपया तुमच्या स्थानिक विक्री प्रतिनिधीशी संपर्क साधा.

* टीप: उत्पादनांमध्ये सतत होत असलेल्या सुधारणांमुळे, तांत्रिक वैशिष्ट्ये पूर्व सूचना न देता बदलू शकतात.
