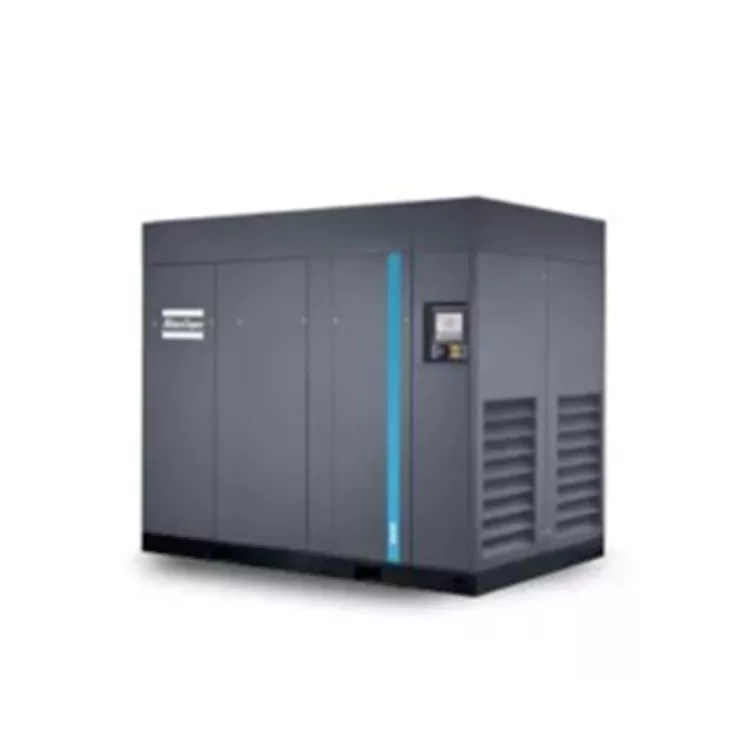

कमी-दाब तेल-मुक्त स्क्रू एअर कंप्रेसर

उत्पादन फायदे

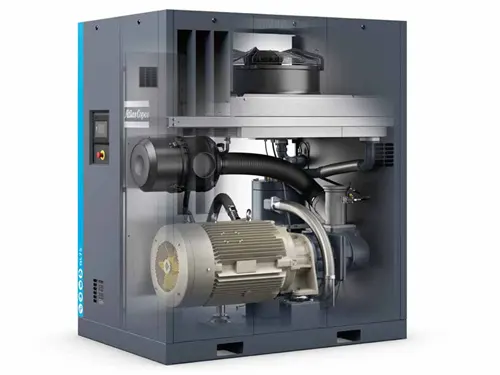

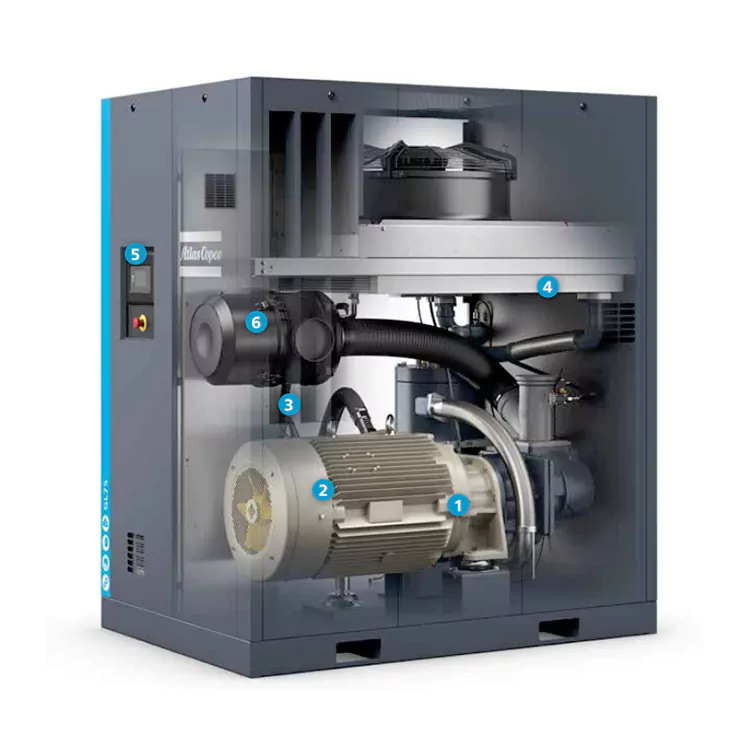

देखभाल-मुक्त ड्राइव्ह सिस्टम

• देखभाल-मुक्त, पूर्णपणे बंदिस्त, धूळ आणि कचरा आत जाण्यापासून प्रतिबंधित करते

• कमी-दाब तेल-मुक्त स्क्रू एअर कंप्रेसर कठोर वातावरणासाठी योग्य आहे

• उच्च-कार्यक्षमता गियर ड्राइव्ह, कपलिंगची कार्यक्षमता कमी न होता

• मानक मॉडेलसाठी कमाल ऑपरेटिंग सभोवतालचे तापमान 46˚C आहे आणि उच्च-तापमान मॉडेलसाठी, ते 55˚C आहे

अल्ट्रा-कार्यक्षम मोटर

• मोटर कार्यक्षमता वर्ग IE4

• संरक्षण वर्ग IP55, इन्सुलेशन वर्ग F, तापमान वाढ वर्ग B

• नॉन-ड्राइव्ह एंड ग्रीस-लुब्रिकेटेड मेंटेनन्स-फ्री बेअरिंग्जचा अवलंब करते

• कठोर वातावरणात सतत ऑपरेशनसाठी योग्य

मजबूत कताई तेल फिल्टर

• भागांचे सेवा आयुष्य वाढवण्यासाठी तेलातील अशुद्धता कार्यक्षमतेने फिल्टर करा

• ऑइल फिल्टर बायपास व्हॉल्व्हसह सुसज्ज आहे

स्वतंत्र सुपर-लार्ज डिझाइन केलेले तेल कूलर आणि आफ्टरकूलर

•रोटर आउटलेटवरील कमी तापमान तेलाचे दीर्घ सेवा आयुष्य सुनिश्चित करते

अंगभूत यांत्रिक स्टीम-वॉटर सेपरेटर जवळजवळ 100% कंडेन्सेट पाणी काढून टाकू शकतो

•तणाव कमी करणारी रचना हीट एक्सचेंजरमधील थर्मल शॉक काढून टाकते

Elektronikon® टचस्क्रीन नियंत्रक

•रिमोट कंट्रोल, अलार्म आउटपुट, देखभाल आणि सर्व्हिसिंग योजना आणि नेटवर्क निदान सर्व उपलब्ध आहेत

•बिल्ट-इन स्मार्टलिंक रिमोट डायग्नोसिस एअर कंप्रेसर सिस्टमची कार्यक्षमता वाढवते आणि ऊर्जा संरक्षण साध्य करते

•मल्टिपल कंप्रेसरचे निदान (संयुक्त नियंत्रणातील २,४ आणि ६ युनिट्स ऐच्छिक आहेत)

•हेवी-ड्यूटी एअर इनटेक फिल्टर

•कमी-दाब तेल-मुक्त स्क्रू एअर कंप्रेसर 99.9% खडबडीत कण धूळ काढू शकतो, ज्यामुळे कंप्रेसर घटकांचे संरक्षण वाढते

• अत्यंत दीर्घ सेवा जीवन

Atlas GL 37-75 मध्ये उत्कृष्ट कार्यक्षमता, उत्कृष्ट संकुचित हवेची गुणवत्ता, स्थिर गॅस वापराच्या परिस्थितीत कमी ऊर्जा वापर आणि कार्यक्षमता आणि विश्वासार्हता सुनिश्चित करणारी बुद्धिमान वैशिष्ट्ये आहेत. Elektronikon" टच कंट्रोलरचा अवलंब केला आहे, ज्यामध्ये SMARTLINK द्वारे प्रदान केलेल्या रिअल-टाइम रिमोट डायग्नोसिस आणि ऑप्टिमायझेशन सूचना, तसेच उत्पादन प्रणालींमध्ये एकत्रीकरणासाठी OPCUA.

ऍटलस जीएल 37-75 चे तांत्रिक मापदंड

Atlas GL 37-75 चे तपशील परिमाण

मुख्य पॅरामीटर्स

युनिटचे परफॉर्मन्स पॅरामीटर्स ISO1217, Annex C आणि 2009 नुसार मोजले जातात.

वर्कस्टेशन ध्वनी दाब पातळी चाचणी: LpWSA (ref 20 μPa) dB(A)(त्रुटी: 3dB(A))

आवाज पातळी ISO2151 आणि ISO9614 मानकांनुसार मोजली जाते

FAD खालील कार्यरत दाबांवर मोजले जाते: 5.5 बार मॉडेलसाठी 5 बार

संदर्भ ऑपरेटिंग परिस्थिती: संपूर्ण सेवन दबाव: 1 बार

हवेचे सेवन तापमान: 20°C

ऍटलस जीएल 37-75 एअर कंप्रेसरची मुख्य रचना

1. मुख्य युनिट विभाग: यामध्ये इनटेक व्हॉल्व्ह, एक्झॉस्ट व्हॉल्व्ह, ट्रान्समिशन सिस्टम इत्यादींचा समावेश आहे, ज्याचा वापर हवा सेवन, कॉम्प्रेशन आणि एक्झॉस्ट प्राप्त करण्यासाठी केला जातो.

2. सहाय्यक प्रणाली: वंगण तेल प्रणाली, कूलिंग वॉटर सिस्टीम, इलेक्ट्रिकल कंट्रोल सिस्टीम इत्यादीसह, एअर कंप्रेसरचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी वापरले जातात.

ऍटलस जीएल 37-75 एअर कंप्रेसरची कार्य प्रक्रिया

1. स्टार्टअप स्टेज: जेव्हा पॉवर बटण दाबले जाते, तेव्हा इलेक्ट्रॉनिक नियंत्रण प्रणाली स्वयंचलितपणे एअर कंप्रेसरची स्नेहन प्रणाली आणि कूलिंग वॉटर सिस्टम सुरू करेल. त्याच वेळी, इनटेक वाल्व उघडतो आणि हवा मुख्य युनिटच्या आतील भागात प्रवेश करते.

2. कॉम्प्रेशन स्टेज: स्क्रू रोटर फिरत असताना, मुख्य युनिटमधील हवा कॉम्प्रेशन फोर्सच्या अधीन होते आणि दबाव हळूहळू वाढतो. या टप्प्यावर, संपीडित वायू परत वाहण्यापासून रोखण्यासाठी एक्झॉस्ट वाल्व बंद केला जातो.

3. एक्झॉस्ट स्टेज: जेव्हा सेट प्रेशर व्हॅल्यू गाठली जाते, तेव्हा इलेक्ट्रॉनिक कंट्रोल सिस्टम कॉम्प्रेस्ड गॅस डिस्चार्ज करण्यासाठी एक्झॉस्ट व्हॉल्व्ह आपोआप सक्रिय करेल. दरम्यान, इनटेक व्हॉल्व्ह बंद आहे आणि लो-प्रेशर ऑइल-फ्री स्क्रू एअर कंप्रेसर पुढील प्रारंभाची प्रतीक्षा करण्याच्या स्थितीत प्रवेश करतो.

4. शटडाउन स्टेज: जेव्हा एअर कंप्रेसरचे ऑपरेशन थांबवणे आवश्यक असेल तेव्हा शटडाउन बटण दाबा. इलेक्ट्रॉनिक नियंत्रण प्रणाली स्नेहन प्रणाली आणि कूलिंग वॉटर सिस्टम बंद करेल आणि हळूहळू इनटेक व्हॉल्व्ह आणि एक्झॉस्ट व्हॉल्व्ह बंद करेल. शेवटी, एअर कॉम्प्रेसरने पूर्णपणे काम करणे बंद केले.

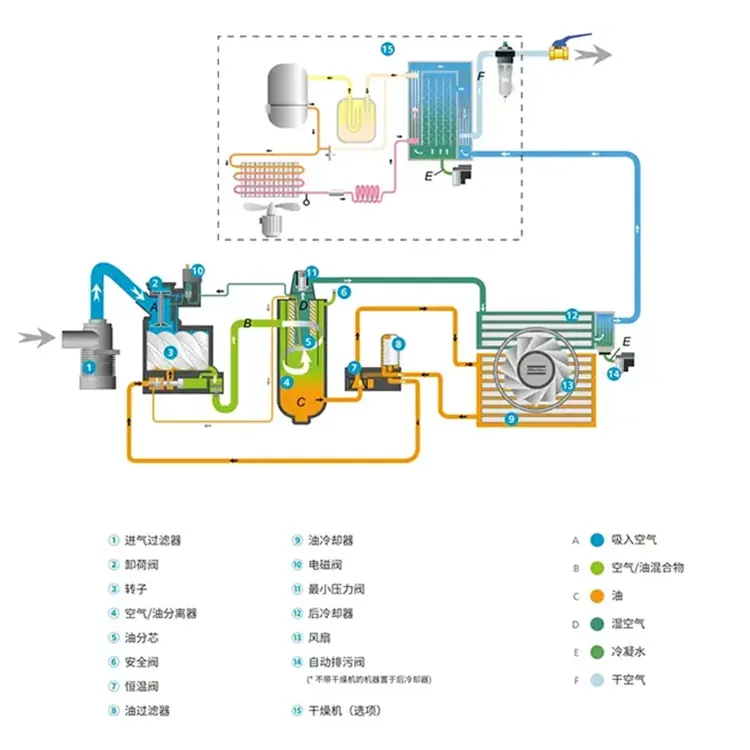

Atlas GL 37-75 एअर कंप्रेसर कार्यरत फ्लो चार्ट
