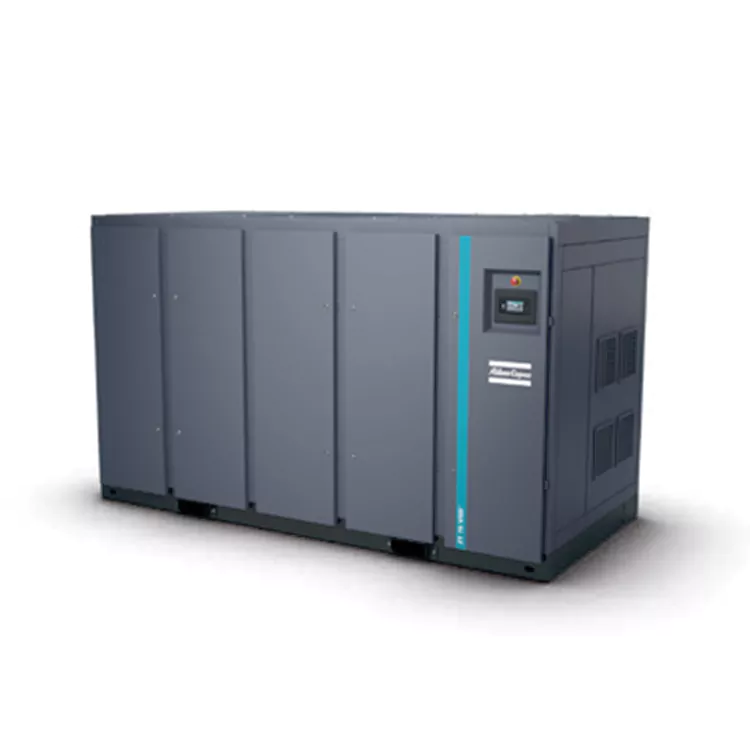

जेव्हा तुम्ही DECHUAN कडून 55-900kw लो-नॉईज ऑइल-फ्री एअर कंप्रेसर उपकरणे खरेदी करता, तेव्हा तुम्ही व्हिस्पर-शांत ऑपरेशनसाठी डिझाइन केलेली औद्योगिक ऊर्जा प्रणाली सुरक्षित करता. हे युनिट हेवी गियर रॅटल आणि उच्च-फ्रिक्वेंसी स्ट्रक्चरल कंपन दूर करण्यासाठी AGMA A5/DIN ग्रेड 5 गीअर्स वापरते. हे आधुनिक शहरी कारखान्यांना 100% तेल-मुक्त संकुचित वायु उत्पादन सुनिश्चित करताना स्थानिक पर्यावरणीय ध्वनी दंड टाळण्यास मदत करते.
शांत उत्पादन वातावरण प्रस्थापित करण्यासाठी, विश्वसनीय चीन 55-900kw लो-नॉईज ऑइल-फ्री एअर कंप्रेसर कारखान्यातून थेट आयात करणे आवश्यक आहे. DECHUAN एकात्मिक ध्वनी-मंदीकरण पॅनेल आणि कमी-आवाज रेडियल कूलिंग फॅन्ससह ही विशेष ध्वनिक-बंद प्रणाली पुरवते. हे कॉन्फिगरेशन ऑपरेशनल डेसिबल लक्षणीयरीत्या कमी करते, वर्कशॉप श्रवण थकवा टाळते.
पारंपारिक मोठ्या प्रमाणात हवेची यंत्रे तीव्र कमी-फ्रिक्वेंसी गर्जना निर्माण करतात ज्यामुळे संरचनात्मक पाया खराब होतो आणि कठोर पर्यावरणीय आवाज मानकांचे उल्लंघन होते. हे विशेष एअर कंप्रेसर प्रगत ध्वनिक अभियांत्रिकी थेट कॅबिनेट चेसिसमध्ये समाकलित करते:
• प्रिसिजन-इंजिनिअर्ड AGMA A5 Gears: अंतर्गत पॉवर ट्रान्समिशन DIN ग्रेड 5 ग्राउंड हेलिकल गिअर्सवर अवलंबून असते. मायक्रो-बॅकलॅश डिझाइन हेवी-ड्यूटी कॉम्प्रेशन सायकल दरम्यान हाय-पिच गियर वायनिंग आणि मेकॅनिकल रॅटलिंग काढून टाकते.
• लो-एनर्जी रेडियल कूलिंग फॅन्स: पारंपारिक अक्षीय ब्लेड्स बदलून, आमची रेडियल कूलिंग असेंब्ली कमी घूर्णन गतीने मोठ्या प्रमाणात हवेचे प्रमाण हलवते, वायुगतिकीय भोवरा आवाज 12 डेसिबलपेक्षा कमी करते.
• कंपन अलगाव बेस: ऑइल-फ्री कॉम्प्रेसर हेड हेवी-ड्यूटी, बहु-स्तरित इलास्टोमर डॅम्पनिंग पॅडवर बसते, जे गतिज ऊर्जा आसपासच्या फॅक्टरी फ्लोर स्ट्रक्चर्समध्ये स्थानांतरित होण्यापासून प्रतिबंधित करते.
• पॉवर स्पेक्ट्रम: 55 kW ते 900 kW सतत हेवी-ड्युटी आउटपुट.
• व्हॉल्यूमेट्रिक क्षमता: विशिष्ट मॉडेल निवडीवर अवलंबून 4.2 - 148.5 m³/मिनिट वितरण.
• ट्रान्समिशन मानक: AGMA A5 / DIN ग्रेड 5 उच्च-परिशुद्धता गियर ड्रायव्हिंग.
• ध्वनिक इन्सुलेशन: सीलबंद IP55 कॅबिनेट संरचनेसह बहु-जाडीचे अंतर्गत ध्वनिक फोम अस्तर.
ZR/ZT 55-90 (FF) STD| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR/ZT 110-160 (FF) STD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | १६६.६-३३१.० | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4थी आवृत्ती (2009) नुसार, युनिट कार्यप्रदर्शन संदर्भ अटी खालीलप्रमाणे आहेत:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C
विस्थापन FAD खालील ऑपरेटिंग दाबांवर मोजले जाते:
स्थिर गती मॉडेल:
-7.5 बार मॉडेल: 7 बार
-8.6 बार मॉडेल: 7 बार
-10 बार मॉडेल: 9 बार
VSD मॉडेल:
-8.6 बार मॉडेल: 7 बार
-10.4 बार मॉडेल: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (ISO 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धती) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक KpAd अनिश्चित आहे, चाचणी कोडचे पालन करत आहे.
(३) V1=380V, V2=400V.
(4) वजन फक्त संदर्भासाठी आहे; वास्तविक वजन प्रबल होईल.
ZR/ZT 200-275 (FF)
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-सापेक्ष आर्द्रता: 0%
-संपूर्ण इनलेट प्रेशर: 1बार
-इनलेट तापमान: 20°C
डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला
स्थिर गती प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी.
ISO 2151:2004 (150 9614/2 वापरून (ध्वनी तीव्रता स्कॅनिंग पद्धत) नुसार मोजले.
नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
(3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 300-750
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 200X-400X
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
व्यावसायिक क्षेत्रांजवळ असलेल्या पॅकेजिंग आणि फर्निचर उत्पादन संयंत्रांमध्ये, ध्वनी प्रदूषण हा सतत कायदेशीर धोका असतो. DECHUAN ने हा विशिष्ट 55-900kw लो-नॉईज ऑइल-फ्री एअर कंप्रेसर उच्च-घनतेच्या पॅकेजिंग कारखान्यात तैनात केला. या साउंड-इन्सुलेटेड स्क्रू स्ट्रक्चरसह जुन्या, कंप पावणाऱ्या पिस्टन सिस्टीमला बदलून, प्लांटने स्थानिक मानकांचे पूर्णपणे पालन करण्यासाठी त्याच्या सीमा आवाजाची पातळी कमी केली, हजारो आवर्ती नियामक दंड टाळले.
• फुल-लोड ॲनेकोइक चेंबर टेस्टिंग: सर्व फ्रिक्वेन्सीवर अचूक ध्वनिक प्रोफाइल मॅप करण्यासाठी विशेष ध्वनी कक्षांमध्ये युनिट्स जास्तीत जास्त 900kw क्षमतेवर चालवली जातात.
• रोटर्सचे डायनॅमिक बॅलन्सिंग: प्रीमियम कोटेड रोटर्स दीर्घकालीन बेअरिंग पोशाख आणि स्ट्रक्चरल नॉइज कारणीभूत असणारे मायक्रो-वॉबल्स दूर करण्यासाठी डायनॅमिकली संतुलित असतात.
• TÜV वर्ग 0 ऑइल-फ्री सर्टिफिकेशन: कठोर प्रयोगशाळेतील विश्लेषण कंप्रेस्ड एअरफ्लोमध्ये शून्य तेल सामग्रीची पुष्टी करते, शांत ऑपरेशनसह शुद्ध गॅसची हमी देते.
उ: अजिबात नाही. अंतर्गत वायुवीजन उच्च-स्थिर दाब रेडियल कूलिंग फॅनवर अवलंबून असते जे कॅबिनेटच्या आत नकारात्मक दाब झोन तयार करते. थेट स्टेनलेस स्टील प्रीकूलरवर लक्ष्यित डक्टिंगद्वारे थंड हवा शोषली जाते आणि वरच्या दिशेने सोडली जाते, 50 डिग्री सेल्सिअस सभोवतालच्या वनस्पती वातावरणातही स्थिर अंतर्गत तापमान राखते.
A: मानक औद्योगिक हवाई युनिट्स बहुतेक वेळा निम्न-श्रेणीचे गियर वापरतात जे कालांतराने सूक्ष्म-बॅकलॅश विकसित करतात, ज्यामुळे उच्च टॉर्क अंतर्गत धातूचा बडबड आवाज येतो. आमच्या डीआयएन ग्रेड 5 गीअर्समध्ये मायक्रोमीटर अचूकतेसह प्रोफाइल केलेले दात वैशिष्ट्यपूर्ण आहेत, जे यांत्रिक घर्षण आवाज आणि पॉवर ट्रान्समिशन हानी दोन्ही कमी करतात अशा अखंड जाळी संपर्क सुनिश्चित करतात.
उ: होय. स्ट्रक्चरल अकौस्टिक अस्तर उच्च आणि मध्यम-फ्रिक्वेंसी एअर रेझोनान्स शोषून घेत असल्याने, बाह्य डेसिबल प्रोफाइल मानक ओपन-फ्रेम मशीनरीपेक्षा लक्षणीयरीत्या कमी आहे. यामुळे कारखान्यांना 55-900kw लो-नॉईज ऑइल-फ्री एअर कंप्रेसर प्रत्यक्ष उत्पादन लाइनच्या जवळ ठेवून लांब, महागड्या पाइपिंग रन्स दूर करता येतात.
कॉपीराइट © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्व हक्क राखीव.
