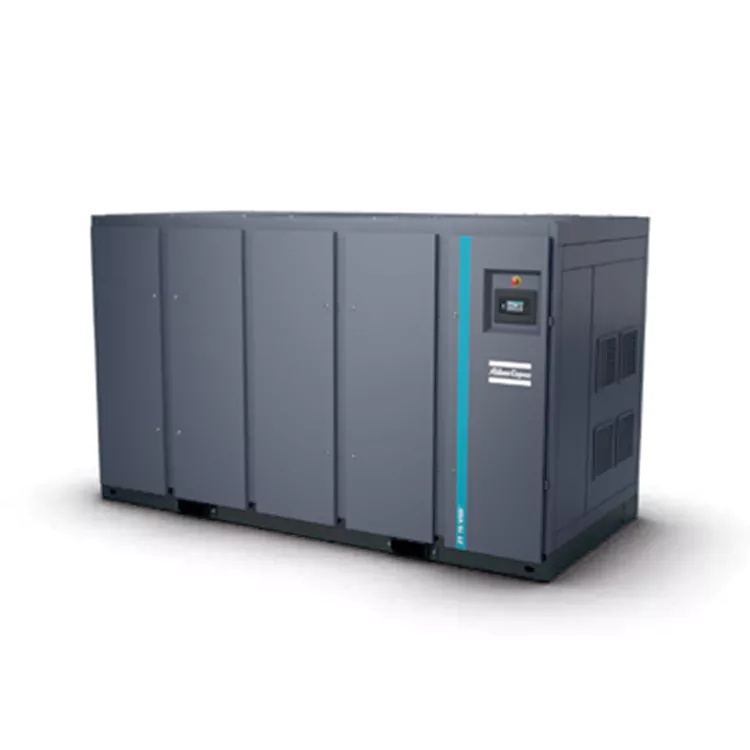

DECHUAN जागतिक घाऊक खरेदीसाठी दर्जेदार ड्युअल-ड्राइव्ह VSD ऑइल-फ्री स्क्रू एअर कंप्रेसर पुरवते. दोन स्वतंत्र परमनंट मॅग्नेट मोटर्स असलेले, हे मशीन व्हेरिएबल मॅन्युफॅक्चरिंग शिफ्टमध्ये ऊर्जेचा वापर ऑप्टिमाइझ करते.
फॅक्टरी वीज बिल कमी करण्यासाठी, तज्ञ चायना ड्युअल-ड्राइव्ह VSD ऑइल-फ्री स्क्रू एअर कंप्रेसर पुरवठादारांकडून ऑर्डर केल्याने गुंतवणुकीवर त्वरित परतावा मिळतो. DECHUAN चे दुहेरी स्थायी चुंबक डिझाइन पारंपारिक यांत्रिक कपलिंग तोटे दूर करते आणि 20% ते 100% पर्यंत विस्तृत-श्रेणी प्रवाह समायोजनास अनुमती देते, चढउतार साधन लोडशी अचूकपणे जुळते.
पारंपारिक व्हेरिएबल फ्रिक्वेन्सी ड्राईव्ह कंप्रेसर उच्च-दाब आणि कमी-दाब दोन्ही स्क्रू रोटर्स सामायिक गियर यंत्रणेद्वारे चालू करण्यासाठी एकल मोटर वापरतात. यामुळे कमी वेगाने चालताना यांत्रिक नुकसान होते. एअर कंप्रेसर एक उत्कृष्ट स्प्लिट आर्किटेक्चर वापरतो:
• स्वतंत्र IE5 पर्मनंट मॅग्नेट मोटर्स: कमी-दाब आणि उच्च-दाब कंप्रेसरचे टप्पे स्वतंत्र, समर्पित IP66 स्थायी चुंबक मोटर्सद्वारे चालवले जातात. प्रत्येक टप्पा त्याच्या स्वतःच्या इष्टतम गती प्रोफाइलवर चालतो.
• वाइड फ्लो रेग्युलेशन रेंज: आमचे कस्टम फ्रिक्वेंसी इन्व्हर्टर 20% आणि 100% दरम्यान स्थिर प्रवाह समायोजन साध्य करतात, लोअर-एंड सिंगल-मोटर सिस्टममध्ये आढळणाऱ्या प्रतिबंधात्मक "स्पीड विंडो" पूर्णपणे काढून टाकतात.
• कोणतेही प्रेशर ओव्हर-कंप्रेशन नाही: सिस्टीम 0.10 बारच्या आत लाइन प्रेशर चढ-उतार काटेकोरपणे राखते, फॅक्टरी ग्रिडवर जास्त दबाव टाकण्याशी संबंधित ऊर्जा कचरा रोखते.
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR/ZT 110-160 (FF) STD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | १६६.६-३३१.० | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4थी आवृत्ती (2009) नुसार, युनिट कार्यप्रदर्शन संदर्भ अटी खालीलप्रमाणे आहेत:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C
विस्थापन FAD खालील ऑपरेटिंग दाबांवर मोजले जाते:
स्थिर गती मॉडेल:
-7.5 बार मॉडेल: 7 बार
-8.6 बार मॉडेल: 7 बार
-10 बार मॉडेल: 9 बार
VSD मॉडेल:
-8.6 बार मॉडेल: 7 बार
-10.4 बार मॉडेल: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (ISO 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धती) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक KpAd अनिश्चित आहे, चाचणी कोडचे पालन करत आहे.
(३) V1=380V, V2=400V.
(4) वजन फक्त संदर्भासाठी आहे; वास्तविक वजन प्रबल होईल.
ZR/ZT 200-275 (FF)
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-सापेक्ष आर्द्रता: 0%
-संपूर्ण इनलेट प्रेशर: 1बार
-इनलेट तापमान: 20°C
डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला
स्थिर गती प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी.
ISO 2151:2004 (150 9614/2 वापरून (ध्वनी तीव्रता स्कॅनिंग पद्धत) नुसार मोजले.
नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
(3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 300-750
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 200X-400X
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
पारंपारिक फिक्स्ड-स्पीड कंप्रेसर पूर्ण इलेक्ट्रिकल ड्रॉवर चालतात जरी तुमच्या फॅक्टरी टूल्सना फक्त 40% एअर आउटपुट आवश्यक असते. अतिरिक्त संकुचित हवा वातावरणात सहज वाया जाते किंवा लांब, अकार्यक्षम अनलोडिंग सायकल दरम्यान वाया जाते जिथे मोटर उपयुक्त काम न करता फिरते.
प्रत्येक ड्युअल-ड्राइव्ह व्हीएसडी ऑइल-फ्री स्क्रू एअर कंप्रेसर आमच्या इंटरनेट ऑफ थिंग्ज (IoT) रिमोट मॅनेजमेंट हबसह एकत्रित होतो. फॅक्टरी अभियंते कोणत्याही अधिकृत संगणक किंवा मोबाइल डिव्हाइसवरून मोटर गती, पॉवर ड्रॉ आणि सेवा सूचना सुरक्षितपणे तपासू शकतात. ही पारदर्शकता देखभाल कार्यसंघांना आठवड्या-दर-आठवड्यात अचूक ऊर्जा बचत सत्यापित करण्यास अनुमती देते.
कापड कारखाने सतत विणकाम यंत्रे चालवतात जेथे सूत ताणण्यासाठी स्थिर हवेचा दाब आवश्यक असतो, परंतु यंत्रमागाच्या चक्राप्रमाणे अचूक व्हॉल्यूम सतत बदलतो. DECHUAN ने एका मोठ्या टेक्सटाईल प्लांटमध्ये कॉम्प्रेसर बसवला. ड्युअल IE5 स्थायी चुंबक प्रणालीने मिलच्या डायनॅमिक शिफ्ट्सचा तात्काळ मागोवा घेतला, 0.10 बारमध्ये लाईन प्रेशर निश्चित केले आणि सुविधेचे मासिक कंप्रेसर पॉवर बिल 35% कमी केले.
उत्तर: नाही. सर्व DECHUAN VSD कॅबिनेटमध्ये अंगभूत हार्मोनिक फिल्टर्स आणि शिल्डिंग आहेत. कंप्रेसर इलेक्ट्रॉनिक्स स्थानिक पॉवर लाईन्स विकृत करत नाहीत किंवा संवेदनशील स्वयंचलित उत्पादन उपकरणांवर परिणाम करत नाहीत याची खात्री करण्यासाठी ते पूर्णपणे प्रमाणित आहेत.
उत्तर: नाही. आमच्या सानुकूल-डिझाइन केलेल्या IE5 स्थायी चुंबक मोटर्स पूर्णपणे सीलबंद, तेल-वंगणयुक्त बेअरिंग हाऊसिंग वापरतात ज्या थेट कंप्रेसरच्या मध्यवर्ती स्नेहन प्रणालीसह एकत्रित केल्या जातात. हे डिझाइन मॅन्युअल ग्रीसिंग शेड्यूल काढून टाकताना घाण आणि सभोवतालची आर्द्रता अवरोधित करते.
A: IP66 रेटिंग जड धूळ, तंतू आणि उच्च-दाब पाण्याच्या जेट्स विरूद्ध पूर्ण सील करणे सुनिश्चित करते. हे कायम चुंबक मोटर्सना आर्द्र, लिंट-हेवी टेक्सटाईल वातावरणात अंतर्गत शॉर्ट सर्किटिंगशिवाय विश्वसनीयपणे कार्य करण्यास अनुमती देते.
कॉपीराइट © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्व हक्क राखीव.
