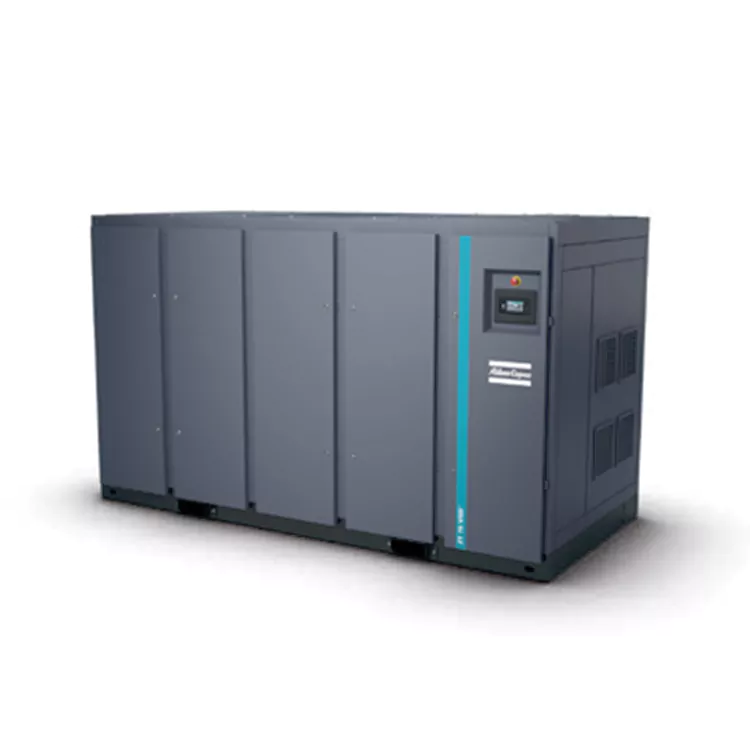

DECHUAN थेट निर्यातीसाठी सेमीकंडक्टर लॅबसाठी ऑइल फ्री एअर कंप्रेसर तयार करते. ही विशेष प्रणाली क्लीनरूम वेफर दूषित होण्यापासून आणि महाग मायक्रो-चिप उत्पादन दोष टाळण्यासाठी प्रमाणित तेल-मुक्त हवा प्रदान करते. आमच्याशी संपर्क साधा!
सेमीकंडक्टर लॅब पुरवठादारांसाठी चायना ऑइल फ्री एअर कंप्रेसरकडून अचूक संशोधन सुविधांसाठी विश्वसनीय युटिलिटी लाइन्सची स्थापना करण्यासाठी. DECHUAN चे उच्च-शुद्धता वायु सोल्यूशन्स ट्रेस हायड्रोकार्बन्स काढून टाकण्यासाठी बहु-स्तरीय कार्बन आयसोलेशन सील वापरतात, गंभीर सिलिकॉन एचिंगसाठी मूळ वायू गुणवत्ता सुनिश्चित करतात.
सेमीकंडक्टर फॅब्रिकेशन आणि थिन-फिल्म लिथोग्राफीमध्ये, एअर लाइनमधून वाहून नेलेल्या तेलाच्या वाफेचा एक सूक्ष्म थेंब देखील संपूर्ण उत्पादन बॅच नष्ट करू शकतो. हे विशेष उत्पादन शुद्धतेच्या सर्वोच्च मानकांची पूर्तता करण्यासाठी तयार केले आहे:
• TÜV प्रमाणित वर्ग 0 एअर डिलिव्हरी: आमच्या सिस्टीम बदलत्या ऑपरेटिंग तापमानांवर कठोर चाचणी घेतात. स्वतंत्र विश्लेषणाने आउटपुट एअर स्ट्रीममध्ये तेलाच्या शून्य ट्रेसची पुष्टी केली.
• गंज-मुक्त अंतर्गत हवा मार्ग: कॉम्प्रेशन चेंबरच्या डाउनस्ट्रीम पाईपिंगचा प्रत्येक तुकडा, कूलर बंडल आणि सेपरेशन मॅट्रिक्स हे प्रिमियम स्टेनलेस स्टीलचे बनलेले आहे जेणेकरून क्लीनरूमच्या एअर लाईन्स दूषित होऊ नयेत.
• Advanced Elektronikon® इंटिग्रेशन: एकात्मिक नियंत्रक ऑपरेशनल मेट्रिक्सचा बारकाईने मागोवा ठेवतो आणि लॅब ग्रिडमध्ये कधीही अशुद्ध हवा प्रवेश करणार नाही याची खात्री करण्यासाठी सक्रिय सुरक्षा शटडाउन वैशिष्ट्यीकृत करतो.
सेमीकंडक्टर वेफर फॅब्रिकेशनमध्ये, ऑइल एरोसोलचा एक थेंब संपूर्ण क्लीनरूम वातावरण दूषित करू शकतो, हजारो सिलिकॉन वेफर्स नष्ट करू शकतो आणि लाखो उत्पादन वेळ गमावू शकतो. पारंपारिक एअर कॉम्प्रेसर या नॅनोमीटर-स्केल प्रक्रियेसाठी आवश्यक असलेल्या शून्य-हायड्रोकार्बन शुद्धतेची हमी देऊ शकत नाहीत.
सेमीकंडक्टर लॅबसाठी विशेष ऑइल फ्री एअर कंप्रेसर शुद्ध प्रक्रिया सुरक्षिततेची हमी देते:
• प्रमाणित वर्ग 0 वायु प्रवाह: पूर्णपणे शून्य तेलाची उपस्थिती सुनिश्चित करण्यासाठी अत्यंत थर्मल आणि दाब श्रेणींमध्ये TÜV द्वारे काटेकोरपणे चाचणी केली जाते.
• पार्टिक्युलेट-फ्री इंटर्नल: स्टेनलेस स्टील प्रीकूलर आणि स्टार-फिन हीट एक्सचेंजर्स ऑक्सिडेशन फ्लेक्स किंवा हवेच्या मार्गातील रासायनिक शेडिंग काढून टाकतात.
• इलेक्ट्रॉनिक मॉनिटरिंग शील्ड: प्रोॲक्टिव्ह मेंटेनन्स अलार्म आणि ऑटोमॅटिक फॉल्ट शटडाउन तुमच्या क्लीनरूम टूल्सपर्यंत पोहोचण्यापूर्वी सिस्टम विचलन टाळतात.
• सिस्टम पॉवर रेटिंग: 55kw - 900kw उच्च-घनता कॉन्फिगरेशन.
• व्हॉल्यूमेट्रिक वितरण दर: 4.2 - 148.5 m³/मिनिट स्वच्छ प्रवाह आउटपुट.
• तेल सामग्री वर्गीकरण: ISO 8573-1 वर्ग 0 पूर्णपणे तेल-मुक्त प्रमाणीकरण.
• कूलिंग लेआउट: स्टेनलेस स्टील फ्लुइड कूलिंग केमिकल आउटगॅसिंग प्रतिबंधित करते.
ZR/ZT 55-90 (FF) STD| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR/ZT 110-160 (FF) STD
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | १६६.६-३३१.० | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4थी आवृत्ती (2009) नुसार, युनिट कार्यप्रदर्शन संदर्भ अटी खालीलप्रमाणे आहेत:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C
विस्थापन FAD खालील ऑपरेटिंग दाबांवर मोजले जाते:
स्थिर गती मॉडेल:
-7.5 बार मॉडेल: 7 बार
-8.6 बार मॉडेल: 7 बार
-10 बार मॉडेल: 9 बार
VSD मॉडेल:
-8.6 बार मॉडेल: 7 बार
-10.4 बार मॉडेल: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (ISO 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धती) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक KpAd अनिश्चित आहे, चाचणी कोडचे पालन करत आहे.
(३) V1=380V, V2=400V.
(4) वजन फक्त संदर्भासाठी आहे; वास्तविक वजन प्रबल होईल.
ZR/ZT 200-275 (FF)
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-सापेक्ष आर्द्रता: 0%
-संपूर्ण इनलेट प्रेशर: 1बार
-इनलेट तापमान: 20°C
डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला
स्थिर गती प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) वर्कस्टेशन (LpWSAd) चा वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी.
ISO 2151:2004 (150 9614/2 वापरून (ध्वनी तीव्रता स्कॅनिंग पद्धत) नुसार मोजले.
नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
(3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 300-750
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | वजन-पूर्ण-कार्यक्षमता (किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
ZR 200X-400X
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | स्थापित पॉवर (kW) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
| मॉडेल | कमाल एक्झॉस्ट प्रेशर (बार) | वाहतूक FAD(l/s) | रहदारी FAD(m³/मिनिट) | आवाज पातळी(dB(A)) | वजन-मानक(किलो) | आकार L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आयएसओ 1217 च्या परिशिष्ट सी, 4थी आवृत्ती (2009) नुसार युनिटसाठी कार्यप्रदर्शन संदर्भ परिस्थिती मोजली गेली:
· सापेक्ष आर्द्रता: 0%
· संपूर्ण इनलेट दाब: 1 बार
· इनलेट तापमान: 20°C डिस्चार्ज रेट (FAD) खालील ऑपरेटिंग दाबांवर मोजला गेला:
स्थिर गती प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशनचा (LpWSAd) वर्ग अ भारित उत्सर्जन ध्वनी दाब पातळी. ISO 2151:2004 (150 9614/2 ध्वनी तीव्रता स्कॅनिंग पद्धत वापरून) नुसार मोजले जाते. नवीन जोडलेले सुधारणा घटक हे पूर्णपणे अनिश्चित मूल्य (KpAd) आहे, जे चाचणी कोडशी सुसंगत आहे.
· (3) वजन फक्त संदर्भासाठी आहे; पुरवठा केलेले वास्तविक वजन प्रचलित असेल.
आशियातील एका इलेक्ट्रॉनिक्स उत्पादकाने उच्च-शुद्धता नायट्रोजन-जनरेशन लूप आणि वायवीय चाचणी शस्त्रे पुरवण्यासाठी DECHUAN ची विशेष वायु प्रणाली स्थापित केली. पूर्वी, मानक कंप्रेसर ट्रेस ऑइल वाष्पांना मागील इनलाइन फिल्टर्स, लिथोग्राफी लेन्स कोटिंग आणि वेफर कोटिंग्जमध्ये मायक्रो-फ्रॅक्चर होऊ देत होते. सेमीकंडक्टर लॅबसाठी ऑइल फ्री एअर कंप्रेसर स्थापित केल्यानंतर, प्रयोगशाळेने शून्य ऑइल-संबंधित लाइन दूषित घटनांची नोंद केली, दोन वर्षांच्या सतत ऑपरेशनमध्ये क्लीनरूमची साफसफाई आणि रिकॅलिब्रेशन खर्चात लक्षणीय बचत झाली.
• स्टेनलेस स्टील मटेरियल अपग्रेड: कडक सूक्ष्म-दूषित मार्गदर्शक तत्त्वे पूर्ण करण्यासाठी आम्ही सर्व मानक अंतर्गत कास्ट घटक उच्च-दर्जाच्या स्टेनलेस स्टीलने बदलतो.
• प्रगत संप्रेषण प्रोटोकॉल: युनिट विशेष संप्रेषण प्रोटोकॉलसह पूर्व-लोड केलेले आहे, ज्यामुळे क्लीनरूम नियंत्रण केंद्र दूरस्थपणे एअर मेट्रिक्सचे निरीक्षण करू शकतात.
• कॉम्पॅक्ट स्ट्रक्चरल फूटप्रिंट: फूटप्रिंट कमी करण्यासाठी इंटीरियर लेआउट ऑप्टिमाइझ केले आहे, ज्यामुळे घट्ट प्रयोगशाळेच्या तळघर युटिलिटी स्पेसमध्ये स्थापित करणे सोपे होते.
उत्तर: होय, आमचे एअर आउटपुट प्रगत क्लीनरूम डेसीकंट ड्रायर आणि सब-मायक्रॉन कण फिल्टरेशन सिस्टमशी पूर्णपणे सुसंगत आहे. कच्च्या हवेत शून्य तेलाची वाफ असल्यामुळे, तुमचे पॉइंट-ऑफ-यूज स्पेशलाइज्ड फिल्टर्स ऑइल मिस्टने अडकणार नाहीत, ज्यामुळे फिल्टरचे आयुष्य वाढते.
A: सेमीकंडक्टर लॅबसाठी ऑइल फ्री एअर कंप्रेसरमध्ये ऑइल-ल्युब्रिकेटेड गियर हाउसिंग आणि ड्राय कॉम्प्रेशन चेंबर दरम्यान भौतिक वायुमंडलीय व्हेंट स्पेस आहे. विशेष गैर-संपर्क कार्बन रिंग सील नकारात्मक दाब वाहिन्यांसह जोडलेले आहेत, कोणत्याही गियर ऑइल धुकेला स्वच्छ हवेच्या प्रवाहात प्रवेश करण्यापासून पूर्णपणे अवरोधित केले आहे याची खात्री करून.
A: Elektronikon® कंट्रोलर महत्त्वपूर्ण डेटाचे प्रति सेकंद अनेक वेळा नमुने घेतो. कोणत्याही टप्प्यावर तापमानात वाढ झाल्याचे आढळल्यास, सिस्टीम त्वरित स्वयंचलित शटडाउन ट्रिगर करते आणि अलगाव झडपा बंद करते, ज्यामुळे थंड नसलेली हवा तुमच्या प्रयोगशाळेच्या संवेदनशील उपकरणांमध्ये कधीही खाली वाहणार नाही.
कॉपीराइट © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्व हक्क राखीव.
